組件隱裂不是洪水猛獸 不用談虎色變 2017-10-30 13:49:00
摘要：有研究結果顯示，組件中某單個(ge) 電池片的失效麵積在8%以內(nei) 時，對組件的功率影響不大，組件中2 3的斜條紋對組件的功率穩定沒有影響。
“隱裂組件初始測試功率未必衰減，但是潛在風險不可忽視。組件隱裂不可怕，因為(wei) 通過第三方或者企業(ye) 自身的質量控製體(ti) 係、出貨檢驗、材料控製、規範安裝等可以控製到很小比例，投資者無需過於(yu) 擔心。”對於(yu) 李先生的問題，TÜV南德集團大中國區副總裁許海亮表示，“隱裂的成因很多，在組件的生產(chan) 、包裝存儲(chu) 、運輸、安裝、運維等各個(ge) 環節都會(hui) 產(chan) 生，但一般影響發電效率的隱裂主要是在運輸和安裝，特別是不當施工過程中產(chan) 生的，隻要在這兩(liang) 個(ge) 環節多加注意，隱裂問題不用擔心。”
“以現在的生產(chan) 工藝，組件要做到零隱裂幾乎不可能。”對於(yu) 組件出廠就有隱裂的問題，隆基樂(le) 葉產(chan) 品營銷總監王夢鬆表示，晶矽組件由於(yu) 自身晶體(ti) 結構的特性，在生產(chan) 過程中是有可能發生隱裂的。“盡管組件出廠就有隱裂，但各個(ge) 廠家對隱裂都有嚴(yan) 格要求，都有嚴(yan) 格的質量標準，包括隱裂的個(ge) 數和尺寸都有嚴(yan) 格的指標標準，所以在標準範之內(nei) 的隱裂是不會(hui) 影響發電效率的。”
隱裂分5類不是每一類都會(hui) 影響發電效率
“組件隱裂，就是組件在受到較大機械應力或熱應力時,在組件內(nei) 部的電池片上產(chan) 生的肉眼不可見的微裂紋。”天合家用光伏事業(ye) 部產(chan) 品技術部總監盧迪凱介紹，隱裂影響組件發電效率的原理是：隱裂阻礙了電流的收集，不同的隱裂形式對電流收集的阻礙程度是不一樣的，隻有當隱裂形成了失效麵積，失效麵積內(nei) 電流的收集被完全阻斷時，隱裂對發電效率才會(hui) 產(chan) 生較大影響。一般在同一細柵區域內(nei) 出現多條隱裂容易形成失效麵積，減小細柵區域對於(yu) 改善隱裂的不良影響有著積極的作用。
有研究結果顯示，組件中某單個(ge) 電池片的失效麵積在8%以內(nei) 時，對組件的功率影響不大，組件中2/3的斜條紋對組件的功率穩定沒有影響。因此，當組件中的電池片出現隱裂後，可能會(hui) 產(chan) 生效率損失，但不必談隱裂“色變”。
2011年，德國ISFH公布了他們(men) 的研究結果：根據電池片隱裂的形狀，可分為(wei) 5類：樹狀裂紋、綜合型裂紋、斜裂紋、平行於(yu) 主柵線、垂直於(yu) 柵線和貫穿整個(ge) 電池片的裂紋。
根據晶矽電池的結構，對電池片功能影響最大的，是平行於(yu) 主柵線的隱裂（第4類）。根據研究結果，50%的失效片來自於(yu) 平行於(yu) 主柵線的隱裂；45°傾(qing) 斜裂紋（第3類）的效率損失是平行於(yu) 主柵線損失的1/4；垂直於(yu) 主柵線的裂紋（第5類）幾乎不影響細柵線，因此造成電池片失效的麵積幾乎為(wei) 零。
相比於(yu) 晶矽電池表麵的柵線，薄膜電池表麵整體(ti) 覆蓋了一層透明導電膜，所以這也是薄膜組件無隱裂的一個(ge) 原因。
為(wei) 了避免組件產(chan) 生隱裂生產(chan) 、運輸、儲(chu) 存等環節都要注意
“造成組件隱裂的原因有很多種，通常是電池片受到外力而造成隱裂。按照致因來源可以分為(wei) 製造廠造成的隱裂、運輸過程造成的隱裂、現場安裝造成的隱裂和安裝後造成的隱裂。”鑒衡認證光伏事業(ye) 部組件部部長陳曉達表示，為(wei) 了避免組件隱裂，需要在組件製造、流轉、搬運、安裝等過程注意輕拿輕放，避免組件受到外力而產(chan) 生隱裂。
如何避免隱裂產(chan) 生或進一步惡化，天合家用光伏事業(ye) 部產(chan) 品技術部總監盧迪凱也給出了自己的建議：在生產(chan) 方麵加強管控，組件出廠前進行全檢，避免隱裂組件流入市場；在運輸過程中，輕拿輕放，盡量避免二次轉運；安裝過程中要按照規範施工，避免組件暴力安裝，以及安裝及後期運維過程中對組件進行踩踏。

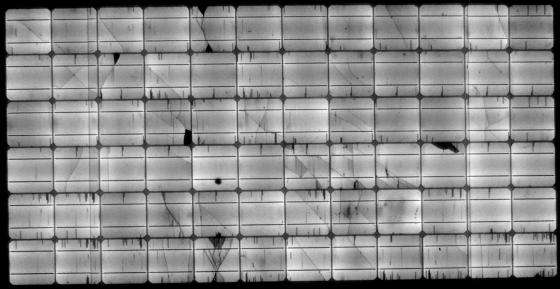

“由於(yu) 是隱裂，所以短期內(nei) 即使隱裂嚴(yan) 重的組件普通用戶肉眼也很難區分，有條件的用戶可以使用便攜式EL測試儀(yi) 器進行現場檢測，分布式或者居民屋頂光伏項目可以通過看組件出廠EL圖片來辨別。”對於(yu) 李先生的擔心，東(dong) 方日升新能源股份有限公司組件技術部經理袁華知介紹，除了用儀(yi) 器檢測，隨著時間的延長，隱裂嚴(yan) 重的組件電池片外觀上也會(hui) 出現些許變化。（世紀新能源網）
